阜時科技全固態激光雷達面陣SPAD芯片，是通過公司上百名研發人員傾力開發，在高價值模擬半導體代工解決方案的領先晶圓廠Tower Semiconductor （NASDAQ/TASE：TSEM）流片出來的。這是國內第一款全固態激光雷達面陣SPAD芯片，通過先進的BSI背照式工藝架構，解決了高靈敏度感光和dToF 高速數字運算的底層硬件難題，達到了150線掃描、每秒輸出54萬點云的面區域激光雷達探測覆蓋，超越了日本芯片，實現了目前全世界最高輸出分辨率的激光雷達性能。

戰略合作伙伴

作為戰略合作伙伴，晶圓廠Tower發文《Tower Semiconductor 與阜時科技共同開發并推出面向LiDAR應用的先進3D成像器》。詳見鏈接：
Tower Semiconductor與阜時科技共同開發并推出面向LiDAR應用的先進3D成像器

背照式工藝

在感光類芯片中，如何提升感光效率是設計者持續不斷的追求。
在近年的工藝迭代中，晶圓工藝不斷創新，從各種技術角度提升芯片的光吸收以及光電轉換效率。
從工藝的實施角度，背照式（BSI）是目前最直接有效提升感光效率的手段之一。

01 背照式（BSI）工藝簡介

背照式全稱 Back-side illuminated（BSI），顧名思義，就是從晶圓背面進行光照射。既然有背照式，相反的，也就有前照式晶圓工藝，前照式全稱 Front-side illuminated（FSI）。
前照式（FSI）芯片是最傳統的感光類芯片工藝，因為是直接從芯片正面光照入射，按正常的晶圓工藝制作完成就可，無需特殊處理，因此也是目前成本為先的中低性能的攝像頭芯片最常用的工藝。
背照式（BSI）芯片則會將晶圓翻轉，使得底部感光區域朝上感光，因此光線直接照射到感光區。前照式（FSI）因為是芯片表面朝上，因此光線需要經過表層的金屬層開窗填充區才能照射到感光區，感光過程會有損耗，導致感光率下降。

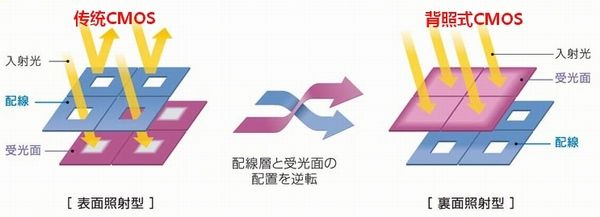

以下附圖可以清晰的看到前照式（FSI）以及背照式（BSI）芯片的感光區別：

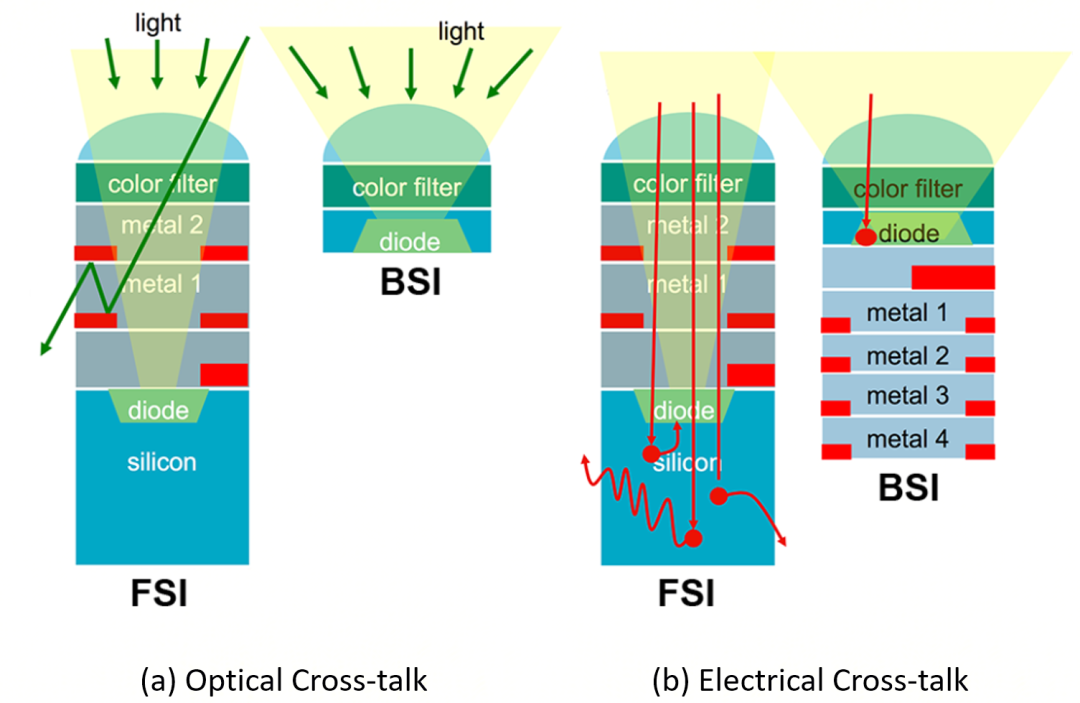

前照式（FSI）還會較 背照式（BSI）的表面有更多的光被表層金屬反射，降低了感光區吸收面積，如下圖:

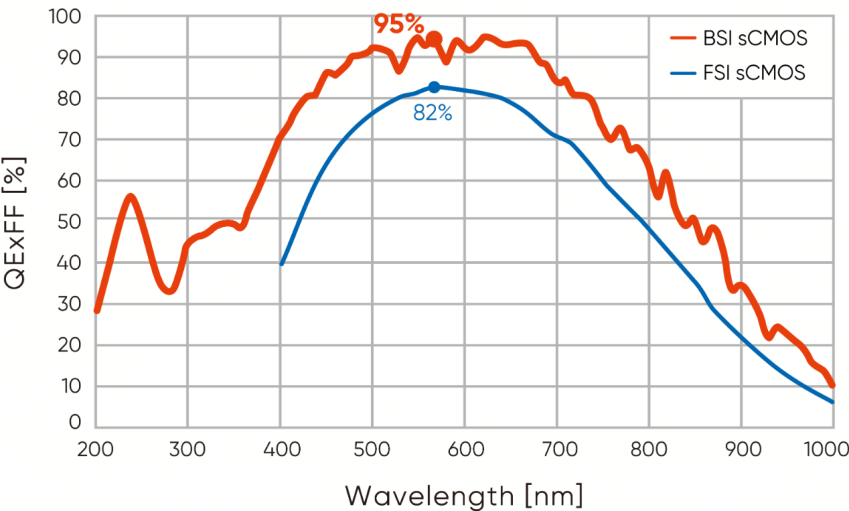

根據目前業內的測試結果，背照式（BSI）較前照式（FSI）能夠提升10%~20% 感光效率，以下附圖為TUCSEN 公司的感光芯片實測數據：

因此，目前的高端感光芯片，包括攝像頭芯片以及激光雷達接收芯片，多數采用背照式（BSI）感光的晶圓工藝。

02 背照式堆疊（BSI+Stack）

在目前的高端攝像頭芯片以及激光雷達芯片的生產制作中，在“背照式（BSI）”工藝基礎上，還增加了“背照式堆疊（BSI+Stack）”工藝。
“背照式堆疊（BSI+Stack）”的最主要目的，是提升芯片感光后的信號數據處理。

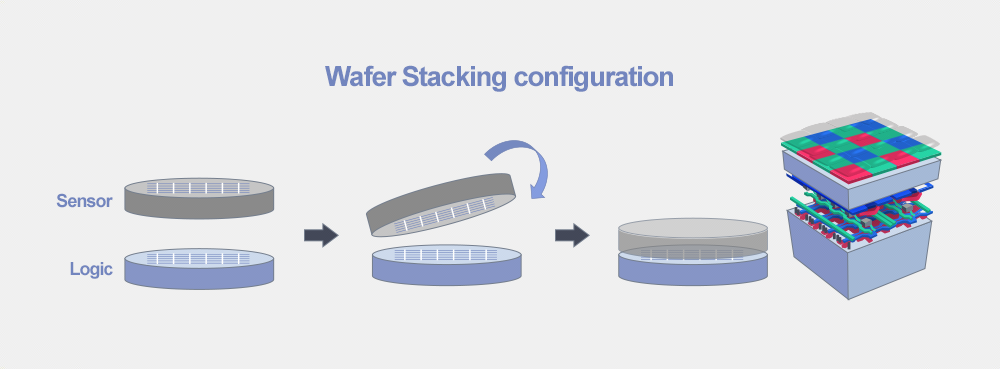

對比常規的 “背照式（BSI）芯片”，“背照式堆疊（Wafer Stack）”在感光芯片下方，疊加了一顆感光信號處理芯片，以下附圖為“背照式堆疊（Wafer Stack）”工藝的實現方式：

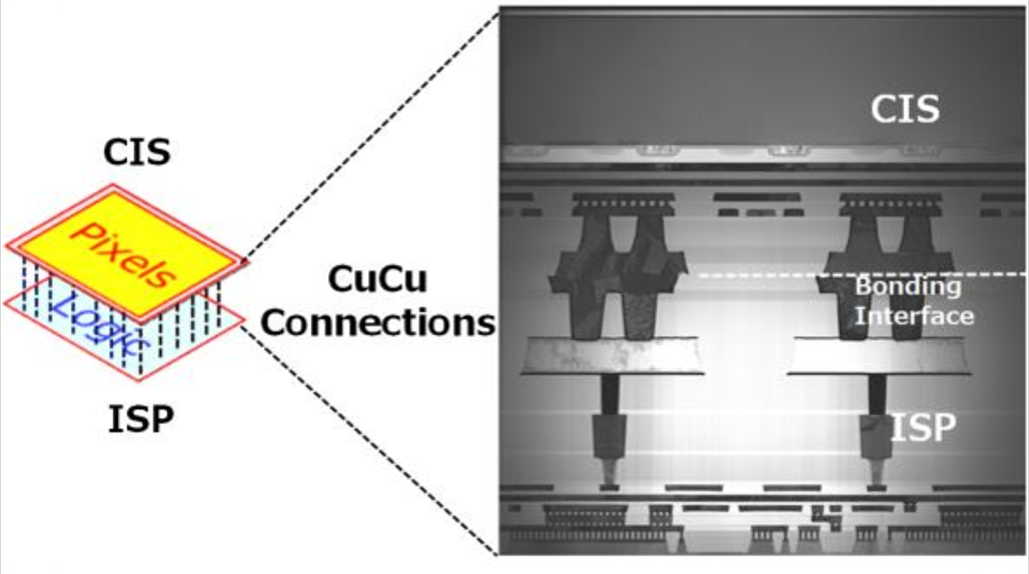

上下層芯片通過銅塊的鍵合（Hybird Bond）工藝，將兩個芯片進行金屬融合并且對接，能夠確保上層感光芯片接收的信號能夠快速傳輸?shù)较聦有酒M(jìn)行處理。以下附圖為上下晶圓金屬鍵合工藝的 SEM 照片：

從晶圓的鍵合（Hybird bond）的工藝可以看出，這樣的工藝操作難度很大，需要確保上下晶圓層的高精度（對準精度尺寸需<2um）對準并且融合，導致工藝的生產成本較高。
這樣的背照式堆疊（BSI+Stack）可以實現全部的感光區同時曝光并行傳輸?shù)较聦有酒?，因此?shí)現大規模的全局曝光（Global Shutter），攝像頭芯片可以進行快速拍照，對于高速移動物體圖像捕捉更加清晰，沒有拖影。
在激光雷達芯片上，因為感光像素所產生的數據量為常規的攝像頭芯片百倍左右，因此，使用“背照式堆疊（BSI+Stack）”工藝，則可以快速將感光信號傳輸?shù)较聦有酒M(jìn)行信號的存儲以及統計運算。

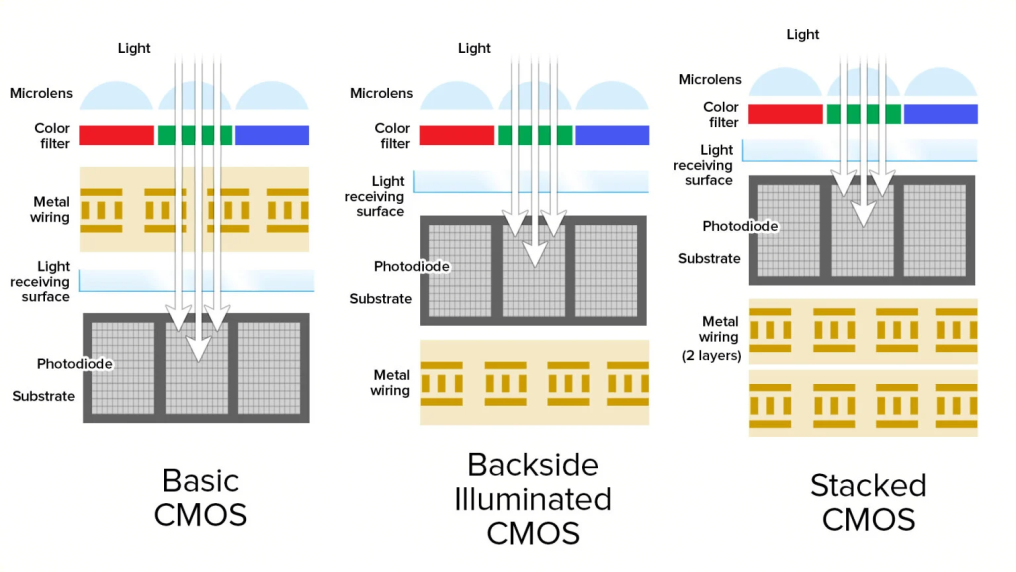

以下附圖為前照式（FSI）、背照式（BSI）、背照堆疊式（BSI+Stack）三種工藝的橫切面圖示：

阜時科技的面陣激光雷達芯片采用Tower Semi的高端 “背照堆疊式（BSI+Stack）” 生產工藝，同時確保了高感光度以及高速數據處理，可以實現目前世界領先的 54萬點云/秒 的高分辨率點云輸出，結合攝像頭圖像，可實現高性能的圖像及激光雷達信號融合，為機器人、汽車的環境掃描決策提供高質量的數據支持！
